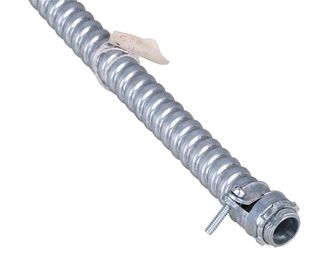

อุปกรณ์ท่อร้อยสายโลหะที่ยืดหยุ่นใช้สำหรับยึดสายเคเบิลหุ้มโลหะและท่อร้อยสายเข้ากับกล่องรวมสายไฟและกล่องหุ้ม ข้อต่อแบบผสมผสานช่วยให้ผู้ติดตั้งสามารถเชื่อมต่อท่อโลหะที่ยืดหยุ่นกับ EMT, Rigid หรือ Liquid Tight Conduits ได้อย่างง่ายดาย อุปกรณ์เหล่านี้มีให้เลือกทั้งแบบ 90 องศาและแบบตรงและสามารถยึดติดได้ด้วยชุดสกรูในตัว, ที่บีบแบบบีบ, เกลียวเกลียวหรืออุปกรณ์ยึดแบบอาน คอนเนคเตอร์เหล่านี้รองรับท่อร้อยสายโลหะที่ยืดหยุ่นได้ตั้งแต่ 1/2 "ถึง 4"

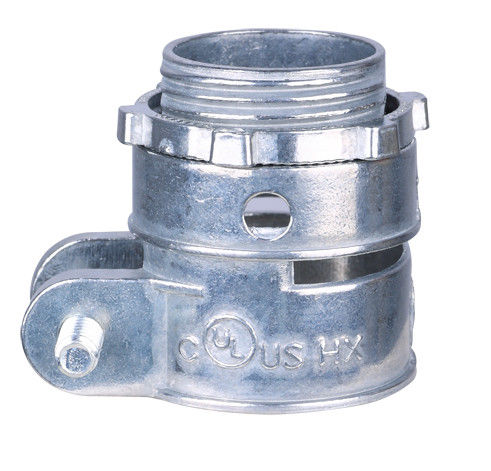

ตัวเชื่อมต่อ Squeeze - ตรง
การประยุกต์ใช้:
คอนเน็กเตอร์ชนิดบีบเหล่านี้พร้อมคอหุ้มฉนวนถูกใช้ในสถานที่แห้งเพื่อยึดติดท่อร้อยสายโลหะที่มีความยืดหยุ่นกับกล่องหรือเปลือกหุ้ม
แมว# | ขนาด | B | C | D | ||
BX | -50 | 1/2" | 30.3 | 28.5 | 26.3 | 16.0 |
BX | -75 | 3/4" | 35.6 | 32.6 | 30.3 | 21.2 |
BX | -100 | 1" | 38.9 | 40.0 | 37.0 | 27.0 |
BX | -125 | 11/4" | 44.0 | 46.2 | 44.0 | 35.0 |
BX | -150 | 11/2" | 48.5 | 54.2 | 51.2 | 40.6 |
BX | -200 | 2" | 52.5 | 66.8 | 65.0 | 52.6 |
BX | -250 | 21/2" | 71.0 | 84.0 | 81.0 | 64.0 |
BX | -300 | 3" | 81.0 | 99.0 | 95.0 | 80.0 |
BX | -400 | 4" | 100.0 | 123.0 | 119.0 | 104.0 |
